Кабель ВВГЭ, ВВГЭнг(А) силовой с пластмассовой изоляцией, экранированный на напряжение 0,66; 1 и 3 кВ
Уточнить цену ВВГЭ, ВВГЭнг(А) и купить кабель Вы можете по телефонам +7 (495) 258 99 58 и +7 (495) 258 99 49 или через форму заказа.
Проверить наличие кабелей на складе.
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66; 1 и 3 кВ частотой 50 Гц, где требуется высокий уровень защиты от воздействия электромагнитных полей.
Кабель марки ВВГЭ применяется при одиночной прокладке, кабель ВВГЭнг(А) - при групповой, в сухих и влажных помещениях,в специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе; при условии отсутствия механических воздействий на кабель.
Класс пожарной опасности кабелей по ГОСТ 31565
| Марка кабеля | Класс пожарной опасности |
|---|---|
| ВВГЭ | О 1.8.2.5.4 |
| ВВГЭнг(A) | П1б.8.2.5.4 |

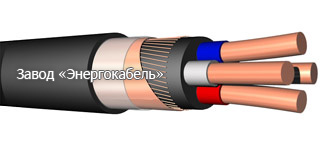

Конструкция
Токопроводящая жила - медная, однопроволочная или многопроволочная, круглой или секторной (сегментной) формы, 1 или 2 класса по ГОСТ 22483, сечением от 1,5 до 1000 мм2.
Изоляция - из ПВХ пластиката.
Скрутка - изолированные жилы 2-х, 3-х, 4-х и 5-ти жильных кабелей скручены в сердечник.
Внутренняя оболочка – для ВВГЭ выполнена экструдированием с заполнением наружных промежутков между изолированными жилами или для кабелей с медными секторными жилами обмоткой из ПВХ лент или нетканого полотна с заполнением наружных промежутков между изолированными жилами корделями (жгутами). Для ВВГЭнг(А) выполнена с заполнением наружных промежутков между жилами из ПВХ пластиката пониженной горючести.
Экран - выполнен в виде обмотки из медных лент или по согласованию с заказчиком из медных проволок и спирально наложенной медной ленты..
Оболочка - для ВВГЭ - ПВХ пластикат, для ВВГЭнг(А) - ПВХ пластикат пониженной горючести.
Технические характеристики
| Номинальное напряжение, кВ | 0,66; 1 или 3 |
| Температура окружающей среды при эксплуатации кабеля, °С | от - 50 до + 50 |
| Минимальный радиус изгиба при прокладке, диаметров кабеля | |
| -для многожильных | 7,5 |
| -для одножильных | 10 |
| Кабели прокладываются при температуре(без предварительного подогрева), °С | не ниже - 15 |
Для справки
Провода ВВГЭ, ВВГЭнг(А) представляют собой экранированные кабели, которые используются для одиночной и групповой прокладки и подключаются к распределительным щитам, электрическим приборам и установкам. Маркировка ВВГЭнг(А) имеет следующую расшифровку:
- ВВ – поливинилхлоридная изоляция и оболочка;
- Г – отсутствие защитного слоя;
- Э – наличие медного экрана;
- нг – не распространяют горение.
Добавление к маркировке (А) означает, что кабели не распространяют горение при прокладке в пучках. У кабелей ВВГЭнг(А) токопроводящая жила медная. Преимуществом экранированного кабеля является поддержка электрического поля вдоль жил, высокий уровень механической и электрической защиты. Благодаря внешней оболочке из ПВХ-пластиката пониженной горючести кабели исполнения –нг(А) не распространяют горение при групповой прокладке. При выборе кабельной продукции данной марки необходимо учитывать вид изделий (одножильные и многожильные) и сечение токопроводящих жил. В МТД «Энергорегионкомплект» вы можете купить сертифицированные кабели данных марок по выгодной цене.
Сечения
| ВВГЭ (ТУ 16-705.499-2010) | ||
| Число жил, номинальное сечение (мм2), исполнение, напряжение (кВ) | Расчетный диаметр кабеля, мм | Расчетная масса кабеля, кг/км |
| 2х1,5ок(N)-0,66 | 11,7 | 218 |
| 2х2,5ок(N)-0,66 | 12,5 | 258 |
| 2х4ок(N)-0,66 | 13,8 | 328 |
| 2х6ок(N)-0,66 | 14,8 | 396 |
| 2х10ок(N)-0,66 | 17,4 | 567 |
| 2х16ок(N)-0,66 | 19,2 | 739 |
| 2х25ок(N)-0,66 | 22,3 | 1042 |
| 2х35ок(N)-0,66 | 24,6 | 1326 |
| 2х50ок(N)-0,66 | 27,6 | 1701 |
| 3х1,5ок(N,PE)-0,66 | 12,1 | 241 |
| 3х2,5ок(N,PE)-0,66 | 12,9 | 289 |
| 3х4ок(N,PE)-0,66 | 14,4 | 375 |
| 3х6ок(N,PE)-0,66 | 15,4 | 459 |
| 3х10ок(N,PE)-0,66 | 18,2 | 671 |
| 3х16ок(N,PE)-0,66 | 20,1 | 892 |
| 3х25ок(N,PE)-0,66 | 23,7 | 1287 |
| 3х35ок(N,PE)-0,66 | 26 | 1643 |
| 3х50ок(N,PE)-0,66 | 29,1 | 2123 |
| 4х1,5ок(N)-0,66 | 12,8 | 272 |
| 4х2,5ок(N)-0,66 | 13,7 | 333 |
| 4х4ок(N)-0,66 | 15,3 | 437 |
| 4х6ок(N)-0,66 | 16,5 | 544 |
| 4х10ок(N)-0,66 | 19,6 | 805 |
| 4х16ок(N)-0,66 | 21,8 | 1087 |
| 4х25ок(N)-0,66 | 25,9 | 1599 |
| 4х35ок(N)-0,66 | 28,3 | 2036 |
| 4х50ок(N)-0,66 | 31,8 | 2644 |
| 5х1,5ок(N,PE)-0,66 | 13,6 | 310 |
| 5х2,5ок(N,PE)-0,66 | 14,6 | 383 |
| 5х4ок(N,PE)-0,66 | 16,4 | 511 |
| 5х6ок(N,PE)-0,66 | 17,9 | 647 |
| 5х10ок(N,PE)-0,66 | 21,2 | 954 |
| 5х16ок(N,PE)-0,66 | 23,8 | 1308 |
| 5х25ок(N,PE)-0,66 | 28,2 | 1919 |
| 5х35ок(N,PE)-0,66 | 30,8 | 2461 |
| 5х50ок(N,PE)-0,66 | 35,2 | 3243 |
| 2х1,5ок(N)-1 | 12,5 | 246 |
| 2х2,5ок(N)-1 | 13,3 | 287 |
| 2х4ок(N)-1 | 15 | 375 |
| 2х6ок(N)-1 | 16 | 444 |
| 2х10ок(N)-1 | 17,8 | 585 |
| 2х16ок(N)-1 | 19,6 | 759 |
| 2х25ок(N)-1 | 22,7 | 1065 |
| 2х35ок(N)-1 | 25 | 1352 |
| 2х50ок(N)-1 | 28 | 1729 |
| 3х1,5ок(N,PE)-1 | 13 | 270 |
| 3х2,5ок(N,PE)-1 | 13,8 | 319 |
| 3х4ок(N,PE)-1 | 15,7 | 425 |
| 3х6ок(N,PE)-1 | 16,9 | 522 |
| 3х10ок(N,PE)-1 | 18,6 | 689 |
| 3х16ок(N,PE)-1 | 20,6 | 914 |
| 3х25ок(N,PE)-1 | 24,1 | 1312 |
| 3х35ок(N,PE)-1 | 26,4 | 1671 |
| 3х50ок(N,PE)-1 | 29,5 | 2154 |
| 4х1,5ок(N)-1 | 13,8 | 306 |
| 4х2,5ок(N)-1 | 14,7 | 367 |
| 4х4ок(N)-1 | 17 | 506 |
| 4х6ок(N)-1 | 18,2 | 617 |
| 4х10ок(N)-1 | 20,1 | 829 |
| 4х16ок(N)-1 | 22,3 | 1113 |
| 4х25ок(N)-1 | 26,4 | 1629 |
| 4х35ок(N)-1 | 28,7 | 2069 |
| 4х50ок(N)-1 | 32,3 | 2681 |
| 5х1,5ок(N,PE)-1 | 14,7 | 349 |
| 5х2,5ок(N,PE)-1 | 15,7 | 424 |
| 5х4ок(N,PE)-1 | 18,2 | 589 |
| 5х6ок(N,PE)-1 | 19,6 | 719 |
| 5х10ок(N,PE)-1 | 21,7 | 981 |
| 5х16ок(N,PE)-1 | 24,4 | 1338 |
| 5х25ок(N,PE)-1 | 28,7 | 1954 |
| 5х35ок(N,PE)-1 | 31,4 | 2498 |
| 5х50ок(N,PE)-1 | 35,7 | 3285 |
| 1х70мк-1 | 16,1 | 803 |
| 1х95мк-1 | 18,5 | 1091 |
| 1х120мк-1 | 19,9 | 1327 |
| 1х150мк-1 | 22,3 | 1618 |
| 1х185мк-1 | 25,1 | 2013 |
| 1х240мк-1 | 27,8 | 2574 |
| 2х70мс(N)-1 | 26,7 | 1883 |
| 2х95мс(N)-1 | 30,1 | 2483 |
| 2х120мс(N)-1 | 32,4 | 3006 |
| 2х150мс(N)-1 | 35,6 | 3653 |
| 2х185мс(N)-1 | 38,8 | 4447 |
| 2х240мс(N)-1 | 43,2 | 5677 |
| 3х70мс(N,PE)-1 | 31,1 | 2663 |
| 3х95мс(N,PE)-1 | 35,8 | 3598 |
| 3х120мс(N,PE)-1 | 38,3 | 4342 |
| 3х150мс(N,PE)-1 | 41,8 | 5249 |
| 3х185мс(N,PE)-1 | 46,3 | 6488 |
| 3х240мс(N,PE)-1 | 51,4 | 8271 |
| 4х70мс(N)-1 | 35,7 | 3516 |
| 4х95мс(N)-1 | 40,4 | 4688 |
| 4х120мс(N)-1 | 43,6 | 5698 |
| 4х150мс(N)-1 | 48 | 6940 |
| 4х185мс(N)-1 | 52,6 | 8502 |
| 4х240мс(N)-1 | 59,2 | 10962 |
| 5х70мс(N,PE)-1 | 39,4 | 4309 |
| 5х95мс(N,PE)-1 | 45,3 | 5827 |
| 5х120мс(N,PE)-1 | 48,8 | 7062 |
| 5х150мс(N,PE)-1 | 53,5 | 8598 |
| 5х185мс(N,PE)-1 | 59 | 10596 |
| 5х240мс(N,PE)-1 | 66,8 | 13704 |
| 2х70мс/35(N)-1 | 29,3 | 2156 |
| 2х95мс/50(N)-1 | 33,4 | 2861 |
| 2х120мс/70(N)-1 | 36,4 | 3566 |
| 2х150мс/70(N)-1 | 39,2 | 4161 |
| 2х185мс/95(N)-1 | 43,1 | 5140 |
| 2х240мс/120(N)-1 | 48,3 | 6590 |
| 3х70мс/35 (N,PE)-1 | 34,1 | 2953 |
| 3х95мс/50 (N,PE)-1 | 39,1 | 3952 |
| 3х120мс/70(N,PE)-1 | 41,9 | 4867 |
| 3х150мс/70(N,PE)-1 | 45,8 | 5764 |
| 3х185мс/95(N,PE)-1 | 50,6 | 7140 |
| 3х240мс/120(N,PE)-1 | 56,6 | 9165 |
| 4х70мс/35(N)-1 | 38,3 | 3766 |
| 4х95мс/50(N)-1 | 43,8 | 5020 |
| 4х120мс/70(N)-1 | 47,6 | 6245 |
| 4х150мс/70(N)-1 | 51,6 | 7382 |
| 4х185мс/95(N)-1 | 57,3 | 9166 |
| 4х240мс/120(N)-1 | 63,9 | 11765 |
| 5х70мс/35(N,PE)-1 | 42 | 4485 |
| 5х95мс/50(N,PE)-1 | 48,7 | 6054 |
| 5х120мс/70(N,PE)-1 | 52,4 | 7442 |
| 5х150мс/70(N,PE)-1 | 57,5 | 8896 |
| 5х185мс/95(N,PE)-1 | 63,3 | 11016 |
| 5х240мс/120(N,PE)-1 | 71,6 | 14277 |
| ВВГЭнг(А) (ТУ 16-705.499-2010) | ||
| Число жил, номинальное сечение (мм2), исполнение, напряжение (кВ) | Расчетный диаметр кабеля, мм | Расчетная масса кабеля, кг/км |
| 2х1,5ок(N)-0,66 | 11,7 | 212 |
| 2х2,5ок(N)-0,66 | 12,5 | 250 |
| 2х4ок(N)-0,66 | 13,8 | 317 |
| 2х6ок(N)-0,66 | 14,8 | 382 |
| 2х10ок(N)-0,66 | 17,4 | 545 |
| 2х16ок(N)-0,66 | 19,2 | 711 |
| 2х25ок(N)-0,66 | 22,3 | 1001 |
| 2х35ок(N)-0,66 | 24,6 | 1276 |
| 2х50ок(N)-0,66 | 27,6 | 1635 |
| 3х1,5ок(N,PE)-0,66 | 12,1 | 235 |
| 3х2,5ок(N,PE)-0,66 | 12,9 | 282 |
| 3х4ок(N,PE)-0,66 | 14,4 | 365 |
| 3х6ок(N,PE)-0,66 | 15,4 | 446 |
| 3х10ок(N,PE)-0,66 | 18,2 | 651 |
| 3х16ок(N,PE)-0,66 | 20,1 | 868 |
| 3х25ок(N,PE)-0,66 | 23,7 | 1253 |
| 3х35ок(N,PE)-0,66 | 26 | 1599 |
| 3х50ок(N,PE)-0,66 | 29,1 | 2067 |
| 4х1,5ок(N)-0,66 | 12,8 | 266 |
| 4х2,5ок(N)-0,66 | 13,7 | 325 |
| 4х4ок(N)-0,66 | 15,3 | 426 |
| 4х6ок(N)-0,66 | 16,5 | 532 |
| 4х10ок(N)-0,66 | 19,6 | 785 |
| 4х16ок(N)-0,66 | 21,8 | 1061 |
| 4х25ок(N)-0,66 | 25,9 | 1561 |
| 4х35ок(N)-0,66 | 28,3 | 1991 |
| 4х50ок(N)-0,66 | 31,8 | 2586 |
| 5х1,5ок(N,PE)-0,66 | 13,6 | 303 |
| 5х2,5ок(N,PE)-0,66 | 14,6 | 375 |
| 5х4ок(N,PE)-0,66 | 16,4 | 499 |
| 5х6ок(N,PE)-0,66 | 17,9 | 631 |
| 5х10ок(N,PE)-0,66 | 21,2 | 931 |
| 5х16ок(N,PE)-0,66 | 23,8 | 1280 |
| 5х25ок(N,PE)-0,66 | 28,2 | 1878 |
| 5х35ок(N,PE)-0,66 | 30,8 | 2412 |
| 5х50ок(N,PE)-0,66 | 35,2 | 3182 |
| 2х1,5ок(N)-1 | 12,5 | 238 |
| 2х2,5ок(N)-1 | 13,3 | 277 |
| 2х4ок(N)-1 | 15 | 361 |
| 2х6ок(N)-1 | 16 | 428 |
| 2х10ок(N)-1 | 17,8 | 562 |
| 2х16ок(N)-1 | 19,6 | 729 |
| 2х25ок(N)-1 | 22,7 | 1023 |
| 2х35ок(N)-1 | 25 | 1300 |
| 2х50ок(N)-1 | 28 | 1661 |
| 3х1,5ок(N,PE)-1 | 13 | 263 |
| 3х2,5ок(N,PE)-1 | 13,8 | 310 |
| 3х4ок(N,PE)-1 | 15,7 | 412 |
| 3х6ок(N,PE)-1 | 16,9 | 506 |
| 3х10ок(N,PE)-1 | 18,6 | 668 |
| 3х16ок(N,PE)-1 | 20,6 | 888 |
| 3х25ок(N,PE)-1 | 24,1 | 1276 |
| 3х35ок(N,PE)-1 | 26,4 | 1625 |
| 3х50ок(N,PE)-1 | 29,5 | 2095 |
| 4х1,5ок(N)-1 | 13,8 | 298 |
| 4х2,5ок(N)-1 | 14,7 | 357 |
| 4х4ок(N)-1 | 17 | 491 |
| 4х6ок(N)-1 | 18,2 | 600 |
| 4х10ок(N)-1 | 20,1 | 807 |
| 4х16ок(N)-1 | 22,3 | 1086 |
| 4х25ок(N)-1 | 26,4 | 1590 |
| 4х35ок(N)-1 | 28,7 | 2021 |
| 4х50ок(N)-1 | 32,3 | 2621 |
| 5х1,5ок(N,PE)-1 | 14,7 | 340 |
| 5х2,5ок(N,PE)-1 | 15,7 | 413 |
| 5х4ок(N,PE)-1 | 18,2 | 573 |
| 5х6ок(N,PE)-1 | 19,6 | 700 |
| 5х10ок(N,PE)-1 | 21,7 | 957 |
| 5х16ок(N,PE)-1 | 24,4 | 1309 |
| 5х25ок(N,PE)-1 | 28,7 | 1911 |
| 5х35ок(N,PE)-1 | 31,4 | 2447 |
| 5х50ок(N,PE)-1 | 35,7 | 3222 |
| 1х70мк-1 | 16,1 | 810 |
| 1х95мк-1 | 18,5 | 1100 |
| 1х120мк-1 | 19,9 | 1336 |
| 1х150мк-1 | 22,3 | 1629 |
| 1х185мк-1 | 25,1 | 2026 |
| 1х240мк-1 | 27,8 | 2589 |
| 2х70мс(N)-1 | 26,7 | 1855 |
| 2х95мс(N)-1 | 30,1 | 2449 |
| 2х120мс(N)-1 | 32,4 | 2965 |
| 2х150мс(N)-1 | 35,6 | 3608 |
| 2х185мс(N)-1 | 38,8 | 4394 |
| 2х240мс(N)-1 | 43,2 | 5610 |
| 3х70мс(N,PE)-1 | 31,1 | 2626 |
| 3х95мс(N,PE)-1 | 35,8 | 3550 |
| 3х120мс(N,PE)-1 | 38,3 | 4288 |
| 3х150мс(N,PE)-1 | 41,8 | 5186 |
| 3х185мс(N,PE)-1 | 46,3 | 6413 |
| 3х240мс(N,PE)-1 | 51,4 | 8181 |
| 4х70мс(N)-1 | 35,7 | 3466 |
| 4х95мс(N)-1 | 40,4 | 4626 |
| 4х120мс(N)-1 | 43,6 | 5625 |
| 4х150мс(N)-1 | 48 | 6857 |
| 4х185мс(N)-1 | 52,6 | 8404 |
| 4х240мс(N)-1 | 59,2 | 10841 |
| 5х70мс(N,PE)-1 | 39,4 | 4250 |
| 5х95мс(N,PE)-1 | 45,3 | 5752 |
| 5х120мс(N,PE)-1 | 48,8 | 6977 |
| 5х150мс(N,PE)-1 | 53,5 | 8493 |
| 5х185мс(N,PE)-1 | 59 | 10475 |
| 5х240мс(N,PE)-1 | 66,8 | 13569 |
| 2х70мс/35(N)-1 | 29,3 | 2168 |
| 2х95мс/50(N)-1 | 33,4 | 2901 |
| 2х120мс/70(N)-1 | 36,4 | 3631 |
| 2х150мс/70(N)-1 | 39,2 | 4240 |
| 2х185мс/95(N)-1 | 43,1 | 5257 |
| 2х240мс/120(N)-1 | 48,3 | 6752 |
| 3х70мс/35(N,PE)-1 | 34,1 | 2972 |
| 3х95мс/50(N,PE)-1 | 39,1 | 4008 |
| 3х120мс/70(N,PE)-1 | 41,9 | 4928 |
| 3х150мс/70(N,PE)-1 | 45,8 | 5875 |
| 3х185мс/95(N,PE)-1 | 50,6 | 7307 |
| 3х240мс/120(N,PE)-1 | 56,6 | 9356 |
| 4х70мс/35(N)-1 | 38,3 | 3789 |
| 4х95мс/50(N)-1 | 43,8 | 5092 |
| 4х120мс/70(N)-1 | 47,6 | 6327 |
| 4х150мс/70(N)-1 | 51,6 | 7524 |
| 4х185мс/95(N)-1 | 57,3 | 9385 |
| 4х240мс/120(N)-1 | 63,9 | 12011 |
| 5х70мс/35(N,PE)-1 | 42 | 4511 |
| 5х95мс/50(N,PE)-1 | 48,7 | 6142 |
| 5х120мс/70(N,PE)-1 | 52,4 | 7536 |
| 5х150мс/70(N,PE)-1 | 57,5 | 9099 |
| 5х185мс/95(N,PE)-1 | 63,3 | 11274 |
| 5х240мс/120(N,PE)-1 | 71,6 | 14580 |
Продажа кабеля осуществляется со склада в Московской области.
На кабель цена меняется в зависимости от курса цены на применяемый металл.
