Кабель ПвПнг(А)-FRHF, ПвПЭнг(А)-FRHF силовой огнестойкий с оболочкой из полимерных композиций, не содержащих галогенов

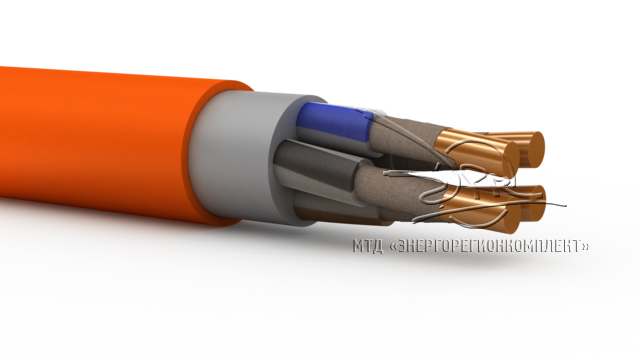

Фото Кабель  ПвПнг(А)-FRHF, ПвПЭнг(А)-FRHF  силовой огнестойкий с оболочкой и
ТУ 16.К71-341-2004
Цена ПвПнг(А)-FRHF, ПвПЭнг(А)-FRHF постоянно меняется. Узнать цену, задать интересующий Вас вопрос или купить кабель / провод Вы можете в форме заказа
Заказать онлайн
  • Описание
  • Технические характеристики
  • Сечения

Область применения ПвПнг(А)-FRHF, ПвПЭнг(А)-FRHF

Кабели предназначены для передачи и распределения электроэнергии в сетях на номинальное переменное напряжение 1кВ номинальной частотой 50 Гц, применяются при стационарной прокладке внутри и вне гермозоны АС. Кабели предназначены для эксплуатации в системах АС классов 2 и 3 по классификации ОПБ 88/97 (ПНАЭ Г-01-011).

Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69

Класс пожарной опасности кабелей по ГОСТ 31565 для кабелей П1б.1.1.2.1.

Огнестойкость кабелей должна быть не менее 180 мин (FE180).

Конструкция ПвПнг(А)-FRHF, ПвПЭнг(А)-FRHF

Токопроводящая жила - медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
Термический барьер по ТПЖ - обмотка из двух слюдосодержащих лент.
Изоляция - сшитый полиэтилен (цветовая маркировка жилы).
Скрутка - изолированные жилы многожильных кабелей скручены в сердечник.
Внутренняя оболочка - выполнена с заполнением наружных промежутков между изолированными жилами из полимерной композиции не содержащей галогенов.
Обмотка - для кабелей с ТПЖ сечением 50 мм2 и выше выполнена из стеклоленты или слюдосодержащей ленты.
Экран - для ПвПЭнг(А)-FRHF выполнен в виде обмотки из медных лент или по согласованию с заказчиком из медныx проволок и спирально наложенной медной ленты.
Наружная оболочка - из полимерной композиции не содержащей галогенов.

Технические характеристики ПвПнг(А)-FRHF, ПвПЭнг(А)-FRHF

Номинальное напряжение, кВ 1
Температура окружающей среды при эксплуатации кабеля, °С от – 50 до + 50
Минимальный радиус изгиба, диаметров кабеля для многожильных 7,5
для одножильных и плоских 10
Кабели прокладываются при температуре (без предварительного подогрева), °С, не ниже - 15
Огнестойкость кабелей, мин, не менее 180

Сечения ПвПнг(А)-FRHF, ПвПЭнг(А)-FRHF

Таблица 1

Токопроводящие жилы выполняются одно- или многопроволочными в соответствии с таблицей

Наименование жилы Число жил Номинальное сечение жилы, мм2
круглой секторной
Однопроволочная 1, 3 - 5 1,5 – 16
Многопроволочная 1 25 – 240
 3-5 16 – 50 35 – 240



Таблица 2

Соответствие между сечением основных жил и сечением экрана из медных проволок

Наименование Номинальное сечение жилы, мм2
Основные жилы 25 35 50 70 95 120 150 185 240
Экран 16 16 25 35 50 70 70 95 120
