Кабель СИП-1, СИП-2, СИП-3, СИП-4 самонесущий изолированный провод для воздушных линий электропередач

 (перспективная продукция)
СИП-1, СИП-2, СИП-3, СИП-4
ТУ 16-705.500-2006
Цена СИП-1, СИП-2, СИП-3, СИП-4 постоянно меняется. Узнать цену, задать интересующий Вас вопрос или купить кабель / провод Вы можете в форме заказа

Область применения СИП-1, СИП-2, СИП-3, СИП-4

  • провод СИП -1 и -2 предназначены для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0.6/1 кВ включительно номинальной частотой 50 ГЦ;
  • провод СИП-3 - для воздушных линий электропередачи на номинальное напряжение 20 кВ (для сетей на напряжение 10, 15, 20 кВ) и 35 кВ (для сетей на 35 кВ) номинальной частотой 50 Гц;
  • провод СИП-4 - для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений на номинальное напряжение до 0.6/1 кВ включительно номинальной частотой 50 Гц;
  • СИП-1 используется в атмосфере воздуха типов I и II по ГОСТ 15150-69, СИП-2 и СИП-3, СИП-4 - в атмосфере воздуха типов II и III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.

Технические характеристики СИП-1, СИП-2, СИП-3, СИП-4

Рабочее напряжение для СИП 1, СИП 2, СИП 4, кВ  0.6/1
Рабочее напряжение для СИП-3, кВ 20/35
Температура окружающей среды при эксплуатации провода, °С от -60 до +50
Монтаж производится при температуре, °С не ниже -20
Минимально допустимый радиус изгиба при прокладке:
для СИП-1, СИП-2, диам. кабеля7,5
для СИП-3, СИП-4, диам. кабеля10

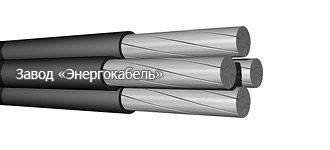

Конструкция СИП-1, СИП-2, СИП-3, СИП-4

Жила - алюминиевая (для СИП-3 из алюминиевого сплава), круглой формы, многопроволочная уплотненная.
Несущая нулевая жила - из алюминиевого сплава, круглой формы, скручена из круглых проволок, уплотненная.
Изоляция - нулевая несущая жила и защитная изоляция защищенных проводов выполняется из светостабилизированного сшитого полиэтилена
Скрутка - изолированные токопроводящие жилы скручены вокруг нулевой несущей жилы. Скрутка жил имеет правое направление.
Жила - алюминиевая (для СИП-3 из алюминиевого сплава), круглой формы, многопроволочная уплотненная.
Несущая нулевая жила - из алюминиевого сплава, круглой формы, скручена из круглых проволок, уплотненная.
Изоляция - нулевая несущая жила и защитная изоляция защищенных проводов выполняется из светостабилизированного сшитого полиэтилена.
Скрутка - изолированные токопроводящие жилы скручены вокруг нулевой несущей жилы. Скрутка жил имеет правое направление.
Число и номинальное сечение жил, мм² D, мм g, кг/км Число и номинальное сечение жил, мм² D, мм g, кг/км
Кабель СИП-1, СИП 2 Кабель СИП-1, СИП 2
3х16+1х25 22,7 294 3х120+1х95 47,1 1540
3х25+1х35 26,2 418 3х150+1х70 47.58 1719
3х35+1х50 30,1 562 3х150+1х95 49,1 1795
3х50+1х50 33,1 715 Кабель СИП 2
3х50+1х70 35,1 780 3х25+1х54,6 29,6 498
3х70+1х70 39 986 3х35+1х54,6 32,1 598
3х70+1х95 41 1057 3х50+1х54,6 35,2 756
3х95+1х70 42,7 1240 3х70+1х54,6 38,4 956
3х120+1х70 45,4 1470 3х95+1х54,6 41,4 1192
Кабель СИП 4 Кабель СИП-3
2х16 14,6 137 1х25 10,2 125
2х25 16,8 197 1х35 11,3 153
3х16 15,7 206 1х50 12,3 204
3х25 18,1 292 1х70 13,9 267
4х16 17,5 273 1х95 15,8 342
4х25 20,1 390 1х120 17,2 425



Продажа провода осуществляется со склада в Москве.
Провод СИП 4 купить легко, для этого нужно заполнить форму заявки.
На кабель СИП цена меняется в зависимости от курса цены на применяемый металл.
